bridge fuji x10 sur loupe bino carl zeiss

[Dutilleul9]

Bonjour à tous,

J'aimerais améliorer le confort de la photographie sur ma belle loupe bino carl Zeiss, hormis de la rendre trino par magie ...
Les essais avec mes compacts sont moyennement satisfaisants, reste le bridge fuji x10 qui me donne un bon résultat, mais avec un effet vignettage trop important (adaptateur posé sur l'oculaire). Je ne vois pas comment je pourrais améliorer l'adaptation de ce Fuji x10 ?
Après, il y a toujours la possibilité d'y placer une caméra de qualité (diamètre oculaire 38 mm environ )
Si vous avez une idée, merci.


[michel17]

Bonjour Catherine,
Si je peux me permettre de répondre bien qu'étant nouveau…
Pour faire des clichés avec cette loupe binoculaire il faut une installation "en afocale" c'est à dire un appareil muni de son objectif.
Le problème est que le diamètre de la lentille oculaire est faible (je suppose que les 28mm. mentionnés concerne le tube) et pour éviter le vignettage il faudrait un diamètre équivalent pour la lentille de l'appareil photo… d'autre part le lentille de l'oculaire est "enfoncée" dans le tube ce qui augmente encore le phénomène . En afocale il faut que les diamètres des lentilles respectives soient voisins et que ces deux lentilles soient presque à se toucher… J'ai peur que ce ne soit pas réalisable.
Une caméra ne changera rien au problème.
Peut être que l'utilisation d'un smartphone serait... "le moins pire" .

Cordialement
Michel

[sciroccoblow]

Bonsoir,

ta loupe est une ancienne Zeiss dite "CMO" mais pour laquelle les accessoires des microscopes opératoires Zeiss OPMI devraient être compatibles.

Je chercherai de ce côté là pour trouver un répartiteur optique et un support pour appareil photo (à la manière de ce qu'à fait Daniel sur sa Wild M7)

[Daniel]

Bonsoir,
le souhait pour ma bino Wild évoquée par Fabien allait au dela d'une sortie trino puisque j'ai cherché du matériel pour photo stéréo avec une sortie photo droite et une gauche.

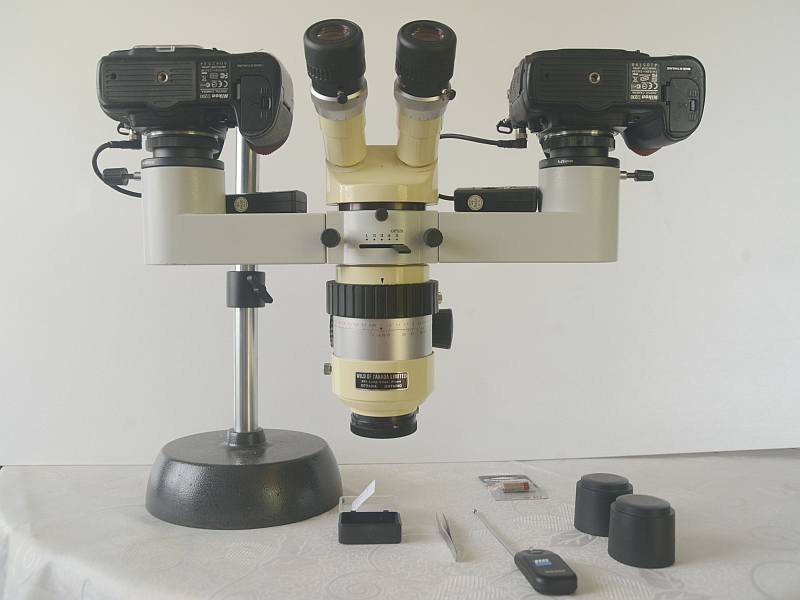

Je l'ai trouvé dans le matériel pour microscopes opératoires (ophtalmiques) Wild et voici une image de ce système
http://www.monamiph.eu/photo/stereoM7/StereoM7.jpg

Zeiss fabrique le mème type de sorties pour plusieurs appareils sur les microscopes opératoires.
Mais ce n'est pas aisé à dénicher à petit prix, sauf à participer à une vente au enchères dans une clinique qui a fait faillite et acheter un appareil complet!

A mon avis, il peut être plus facile et pas beaucoup plus cher de trouver un modèle de stéréomicroscope en construction trino.

Concernant les montages afocaux, il n'est pas facile de conseiller à distance.
La démarche empirique est la meilleure...

[Dutilleul9]

Bonjour à tous,

Merci à tous, pour vos bons conseils, eh oui, les accessoires Zeiss reviennent assez chers ...
Ah ! Je me doutais de la difficulté à bien adapter mon apn Fuji x10, pour le moment je continue comme je peux.
C'est génial la double adaptation photo que tu montres Daniel.
J'achèterai un stéréomicroscope trino dès que je trouve une bonne occasion, pourvu que ce soit d'une bonne
qualité et que je puisse y installer mon Fuji x10 ou une bonne caméra, mais j'attends un peu avant de faire des frais.
Quel genre de stéréomicroscope trino me conseillez-vous pour avoir une satisfaction à long terme (au cas où je verrai une occasion sur internet ) ?
